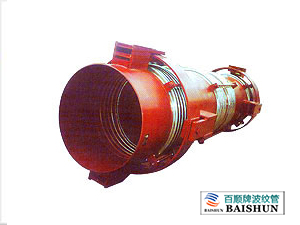

萬向鉸鏈橫向波紋補償器（WJH）

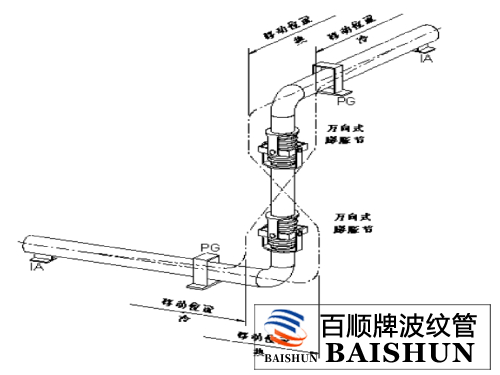

         萬向鉸鏈橫 向波紋補償器也稱萬向鉸鏈橫向型膨脹節、萬向型伸縮節、萬向波紋補償器，用于補償管道彎曲管段的橫向位移。 由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。通過銷軸的連接使得它能夠?qū)崿F(xiàn)單個平面內的角向位移，兩個配對使用的話能實現管道的橫向位移。





【產品名稱】：萬向鉸鏈橫向型波紋補償器

【產品別名】：鉸鏈型補償器 萬向波紋補償器

【產品規格】：【DN32mm-DN4000mm】

【產品壓力】：0.6-2.5MPa

【 執行標準 】： GB/T12777-2019

【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】

【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.

【產品顏色】：藍色，可根據客戶要求調色.

【工作溫度】：-40度至80度

1、鉸鏈型波紋補償器在安裝前應先檢查其型號、規格及管道配置情況，符合設計要求。

2、鉸鏈型補償器的鉸鏈轉動平面應與位移轉動平面一致。

3、鉸鏈型補償器所有活動元件不得被外部構件卡死或限制其活動范圍，應確保各活動部位的正常動作。

4、嚴禁用波紋補償器變形的方法來調整管道的安裝超差，以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。

5、組裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。

6、管系安裝完畢后，應盡快拆除波紋補償器上用作安裝運輸?shù)狞S色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。
